20 से अधिक वर्षों के उत्पादन के अनुभव के साथ, ईसी तकनीकी टीम को एल्यूमिना (Al₂o₃) और Zirconia (Zro₂) सिरेमिक के सिंटरिंग तापमान और उत्पादन लागत को कम करने के लिए समर्पित किया गया है, जबकि शक्ति, क्रूरता और कठोरता जैसे गुणों में काफी सुधार किया गया है। इस लेख में प्रस्तुत दस सिंटरिंग एड्स उद्योग विशेषज्ञ अनुसंधान के वर्षों से मान्यता प्राप्त समाधान हैं। इस फाउंडेशन पर बिल्डिंग, EC © ™ ने अद्वितीय समाधान विकसित करने के लिए व्यावहारिक अनुप्रयोग वातावरण के साथ व्यापक परीक्षण और संयुक्त ग्राहक आवश्यकताओं का संचालन किया है। सिन्टरिंग एड्स 1-5 एल्यूमिना सिरेमिक के लिए हैं, और 6-10 ज़िरकोनिया सिरेमिक के लिए हैं। गोपनीयता के कारणों से, केवल संक्षिप्त विवरण प्रदान किए जाते हैं:
●संघटन:MGO-Sio₂- आधारित समग्र sintering Aid (MGO-1-2% + Sio₂ ≤ 3%)
●तंत्र:1450-1550 डिग्री सेल्सियस पर एक कम-पिघलने-बिंदु तरल चरण (सिलिकेट ग्लास चरण) बनाता है, कण पुनर्व्यवस्था और घनत्व को बढ़ावा देता है, जबकि एमजीओ असामान्य अनाज के विकास को दबा देता है।
●प्रदर्शन लाभ:
Osintering तापमान 1500 ° C (शुद्ध al₂o₃ से कम होने के लिए and1600 ° C) की आवश्यकता होती है, 99% घनत्व प्राप्त करने के लिए।
ओना-दाने वाली संरचना 400-600 एमपीए तक फ्लेक्सुरल ताकत को बढ़ाती है और पहनने के प्रतिरोध में सुधार करती है।
●आवेदन:संरचनात्मक सिरेमिक घटक (जैसे, काटने के उपकरण, असर गेंदों), पहनने के प्रतिरोधी लाइनर, इलेक्ट्रॉनिक पैकेजिंग सब्सट्रेट।
●विशेषताएँ:घनत्व और उच्च तापमान की ताकत को संतुलित करता है, अत्यधिक ग्लास चरण के कारण जंग प्रतिरोध गिरावट से बचता है।
●संघटन:नैनो-टियो (एनाटेज, कण आकार <50 एनएम)
●तंत्र:Ti⁴⁺ सब्सिटेट्स अल its, जाली रिक्तियों का निर्माण करता है जो अल is डिफ्यूजन पाथवे (सॉलिड-फेज सिंटरिंग डोमिनेंट) को सक्रिय करता है, जो सिंटरिंग सक्रियण ऊर्जा को कम करता है।
● प्रदर्शन लाभ:
ओसिनटेरिंग तापमान 100-200 डिग्री सेल्सियस से कम हो गया, शुद्ध अलोओ के घनत्व में तेजी।
OSUB-MICRON अनाज शोधन से कठोरता (HV) 15-20% बढ़ जाती है और थर्मल शॉक प्रतिरोध में सुधार होता है।
● अनुप्रयोग:पारदर्शी एल्यूमिना सिरेमिक (इन्फ्रारेड विंडो, हाई-प्रेशर सोडियम लैंप ट्यूब), उच्च-तापमान संरचनात्मक घटक (ऑक्सीकरण-प्रतिरोधी भागों)।
● विशेषताएं:कोई ग्लास चरण पेश नहीं किया गया, उच्च शुद्धता वाले ऑप्टिकल या विद्युत गुणों को बनाए रखना।
● रचना:Yo₃ + la₂o₃ समग्र दुर्लभ पृथ्वी additive (कुल जोड़ 0.5-2%)

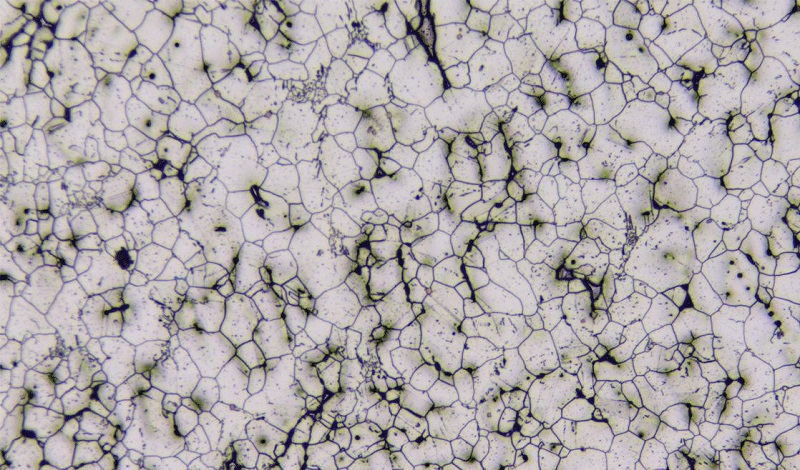

● तंत्र:दुर्लभ पृथ्वी आयनों ने अनाज की सीमाओं को अलग किया, अशुद्धियों को शुद्ध करना (जैसे, Na⁺), अनाज की सीमा प्रवास को रोकना, समान घनत्व को बढ़ावा देना, और अनाज को दबाना।
● प्रदर्शन लाभ:
उच्च तापमान शक्ति प्रतिधारण> 90% (1000 डिग्री सेल्सियस पर परीक्षण) के साथ असामान्य अनाज वृद्धि (पिनिंग प्रभाव), ओस्प्रेस्स असामान्य अनाज वृद्धि (पिनिंग प्रभाव)।
oincrease फ्रैक्चर क्रूरता (KIC) से 4-5 mPa · m¹/ε (सिंगल-फेज al₂o₃ ≈ 3 mpa · m¹/ε)।
● अनुप्रयोग:उच्च तापमान वाले एयरोस्पेस घटक (दहन कक्ष लाइनर), पहनने- और संक्षारण प्रतिरोधी औद्योगिक उपकरण (वाल्व, पंप सील)।
● विशेषताएं:अनाज सीमा सामंजस्य को बढ़ाता है, उच्च तापमान स्थिरता और यांत्रिक विश्वसनीयता को संतुलित करता है।
● रचना:आंशिक रूप से स्थिर Zro₂ (T-Zro₂) अलो ₃ मैट्रिक्स (ZTA सिरेमिक, Zro₂ सामग्री 5-15%) में बिखरी हुई है
● तंत्र:टी-ज़्रो are कण तनाव-प्रेरित चरण परिवर्तन (टी → एम) से गुजरते हैं, ऊर्जा को अवशोषित करते हैं और सख्त होने के लिए दरारें को बचाते हैं; नैनो-ज़्रो ₂ भी अलो ₃ अनाज की वृद्धि को रोकता है।
● प्रदर्शन लाभ:
ofracture क्रूरता में काफी वृद्धि हुई है 8-12 MPa · m¹/of (शुद्ध al₂o₃ ≈ 3 mpa · m¹/ε)।
उत्कृष्ट प्रभाव प्रतिरोध के साथ, exply500 एमपीए।
● अनुप्रयोग:उच्च-प्रदर्शन संरचनात्मक घटक (डेंटल इम्प्लांट एब्यूमेंट्स, बैलिस्टिक कवच प्लेट), उच्च-लोड पहनने वाले प्रतिरोधी भागों (सिरेमिक बीयरिंग, पीस मीडिया)।
● विशेषताएं:पारंपरिक अलो ₃ की यांत्रिक प्रदर्शन सीमाओं के माध्यम से टूटता है, दरार प्रसार प्रतिरोध के साथ कठोरता का संयोजन।
● रचना:CAO-MGO-SIO₂ सिस्टम (CMS सिस्टम, कुल जोड़ 3-5%)
● तंत्र:एक बहु-घटक कम-यूटेक्टिक तरल चरण (<1300 डिग्री सेल्सियस) बनाता है, तेजी से उच्च घनत्व दक्षता के साथ छिद्रों को भरता है।
● प्रदर्शन लाभ:
OSIntering तापमान ~ 1400 ° C तक कम हो गया, लागत-संवेदनशील अनुप्रयोगों के लिए आदर्श।
Odensification> 98%, हालांकि उच्च तापमान की ताकत अधिक ग्लास चरण के कारण THS-MGSIO की तुलना में थोड़ी कम है।
● अनुप्रयोग:कम लागत वाले पहनने वाले प्रतिरोधी भागों (यांत्रिक झाड़ियों, औद्योगिक सिरेमिक रोलर्स), निर्माण सामग्री (टाइल सुदृढीकरण समुच्चय)।
● विशेषताएं:बड़े पैमाने पर उत्पादन के लिए उपयुक्त, सिन्टरिंग दक्षता और लागत-प्रभावशीलता को संतुलित करता है।
● रचना:3 mol% y₂o₃-stabilized zro₂ (3y-TZP)
● तंत्र:Y, Zro₂ जाली में घुल जाता है, कमरे के तापमान पर टेट्रागोनल मेटास्टेबल चरण (T-Zro₂) को स्थिर करता है, सख्त होने के लिए तनाव-प्रेरित चरण परिवर्तन (T → M) के साथ।
● प्रदर्शन लाभ:
8-10 mpa · m of/of, फ्लेक्सुरल स्ट्रेंथ> 1000 MPa तक की क्रूरता।
ocontrollable अनाज का आकार (समान नैनोस्केल संरचना), उत्कृष्ट बायोकंपैटिबिलिटी।
● अनुप्रयोग:दंत पुनर्स्थापना (ऑल-सिरेमिक मुकुट, प्रत्यारोपण एब्यूमेंट्स), सटीक उपकरण (सिरेमिक ब्लेड), बायोमेडिकल इम्प्लांट।
● विशेषताएं:क्लासिक हाई-स्ट्रेंथ, हाई-टफनेस जिरकोनिया सिस्टम, नैदानिक रूप से मान्य।
● रचना:MAS ग्लास एड (MGO-AL₂O₃-Sio₂) या Y-MAS VARIANT
● तंत्र:1250-1350 डिग्री सेल्सियस पर एक कम पिघलने-बिंदु ग्लास तरल चरण बनाता है, पुनर्व्यवस्था और घनत्व को बढ़ावा देने के लिए Zro₂ कणों को गीला करता है।
● प्रदर्शन लाभ:
OSIntering तापमान 1350 ° C (पारंपरिक 3Y-TZP को 1500-1600 ° C) की आवश्यकता है।
Odensification> 99%, सतह के साथ सटीक ऑप्टिकल घटकों के लिए उपयुक्त है।
● अनुप्रयोग:रैपिड-सिंटरिंग डेंटल सिरेमिक ब्लॉक, इन्फ्रारेड ऑप्टिकल विंडो (पारदर्शी Zro) घटक), कम लागत वाले संरचनात्मक भाग (सेनेटरी सिरेमिक वाल्व कोर)।
● विशेषताएं:तरल-चरण सिंटरिंग घनत्व को तेज करता है, प्रक्रिया चक्र को छोटा करता है और ऊर्जा की खपत को कम करता है।
●संघटन:Sco₃-stabilized zro₂ (scsz, sc ations ⁺ adder 5–15 mol%)
●तंत्र:Zr⁴⁺ के साथ SC rad त्रिज्या की उच्च संगतता ठोस समाधान को सक्षम करती है, स्थिर क्यूबिक चरण (C-Zro₂) या अल्ट्राफाइन T-ZRO₂, चरण परिवर्तन गिरावट को बाधित करती है।
●प्रदर्शन लाभ:
ओहा-टेम्परेचर स्ट्रेंथ रिटेंशन> 95% (1200 डिग्री सेल्सियस पर परीक्षण किया गया), कठोरता (एचवी)) 1200।
ofracture क्रूरता 6-8 MPa · M¹/,, उत्कृष्ट थर्मल शॉक प्रतिरोध (° 800 ° C साइकिलिंग)।
●Aपीपीएलications:एयरो-इंजन, ठोस ऑक्साइड ईंधन सेल (SOFC) इलेक्ट्रोलाइट्स, चरम-पर्यावरण सील के लिए थर्मल बैरियर कोटिंग्स।
●विशेषताएँ:बेहतर उच्च तापमान स्थिरता और संरचनात्मक विश्वसनीयता, हालांकि महंगा (एससी एक दुर्लभ धातु है)।
●संघटन:सीईओ-स्थिर Zro₂ (CE-TZP, CE, इसके अलावा 8-12 mol%)
●तंत्र:CE/CE, ⁺ वैलेंस स्विचिंग ऑक्सीजन रिक्तियों को शुद्ध करता है, ऑक्सीडेटिव गिरावट को रोकता है; टेट्रागोनल चरण स्थिरीकरण क्रूरता को बढ़ाता है।
●प्रदर्शन लाभ:
Oexcellent ऑक्सीकरण प्रतिरोध (CE and जाली गिरावट को कम करता है)।
ocontrollable उच्च तापमान चालकता (बढ़ाया ऑक्सीजन आयन माइग्रेशन), फ्रैक्चर क्रूरता 5-7 MPa · M¹/of।
●आवेदन:ऑटोमोटिव एग्जॉस्ट प्यूरीफायर सब्सट्रेट, हाई-टेम्परेचर कैटेलिटिक रिएक्टर, इलेक्ट्रॉनिक सेंसर घटक।
●विशेषताएँ:कार्यात्मक समग्र संतुलन यांत्रिक गुण और पर्यावरण स्थायित्व (जैसे, ऑक्सीकरण, विद्युत रासायनिक स्थिति)।
●संघटन:Sic Nanotubes या Whiskers (इसके अलावा 3-10%) Zro₂ मैट्रिक्स के साथ कंपोजिटेड
●तंत्र:Sic सुदृढीकरण पुल दरार युक्तियों, पुल-आउट के माध्यम से ऊर्जा को नष्ट करना; इसके साथ ही Zro₂ अनाज को रोकते हैं और थर्मल चालकता में सुधार करते हैं।
●प्रदर्शन लाभ: 12-15 एमपीए · एम//(पारंपरिक zro₂ of 8 mPa · m¹/ε) की obreakthrough फ्रैक्चर क्रूरता।
12-15 एमपीए · एम//(पारंपरिक zro₂ of 8 mPa · m¹/ε) की obreakthrough फ्रैक्चर क्रूरता।
Osignicifunatially थर्मल शॉक प्रतिरोध (थर्मल चालकता में वृद्धि, थर्मल तनाव में वृद्धि) को बढ़ाया।
●आवेदन:चरम तापमान साइकिलिंग घटक (एयरो-इंजन दहन कक्ष लाइनर), उच्च प्रभाव वाले पहनने वाले प्रतिरोधी उपकरण (खनन क्रशर हथौड़ा लाइनर)।
●विशेषताएँ:बहु-स्तरीय सुदृढीकरण तंत्र, एकल सामग्री के प्रदर्शन की अड़चन पर काबू पाने।
कथन: लेख/समाचार/वीडियो इंटरनेट से है या, एआई सॉफ्टवेयर द्वारा बनाया गया है। हमारी वेबसाइट साझा करने के उद्देश्य से पुनर्मुद्रण करती है। पुनर्मुद्रित लेख/समाचार/वीडियो का कॉपीराइट मूल लेखक या मूल आधिकारिक खाते से संबंधित है। यदि कोई उल्लंघन शामिल है, तो कृपया हमें समय पर सूचित करें, और हम इसे सत्यापित और हटा देंगे।
